放电电荷分布及绝缘子缺陷影响分析高压试验装置

1.设备名称：

    放电电荷分布及绝缘子缺陷影响分析高压试验装置

2.设备功能：

    在真空条件下，注入高压试验介质气体，然后施加设定的高电压，对内部模拟环氧绝缘子的残余电荷分布进行分析和对定制环氧绝缘子内部缺陷对电荷分布的影响进行分析。内部安装了特殊设计的四轴运动机构（水平三个方向和绝缘子的旋转角度）和电荷探测探针夹持器。运动机构可以通过外部的控制箱用计算机进行控制按照预设的方式实现位置变化。

3.设备特点：

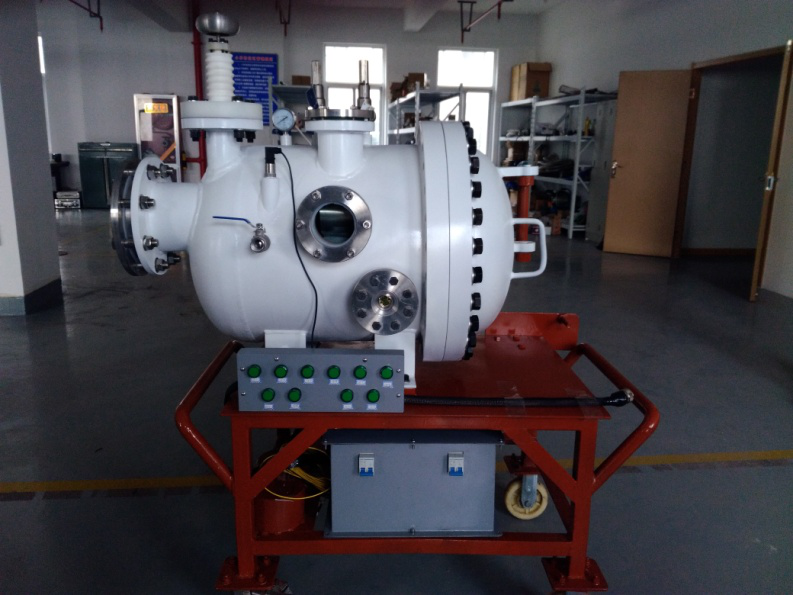

   ①.设备具有一个高压腔体，腔体容积约200L。采用了椭圆封头圆筒型卧式结构腔体，满足压力容器设计和制造的要求并取得许可证书。沿圆周方向设置了三个高压石英玻璃视镜，椭圆封头非开门侧设置了一个高压石英玻璃视镜。另一侧设置了手孔开门，采用三轴悬臂开门机构。容器上方有高电压引入的绝缘子，引入电压60～100KV。容器上安装了绝压压力传感器，并采用压力表作为备份。为保证安全性，容器上方安装了两个同样等级的安全释放阀，以提高安全保护的可靠性。为接入运动机构的控制系统和电荷测量传感器，容器上安装了两个耐高压的多电极馈通，符合密封和安全性要求。腔体内部进行了抛光处理，并均匀喷涂环氧绝缘漆以确保高电压不漏电，保护了运动及控制系统的安全。

   ②.内部运动机构装于一个可移动的带导轨的台面之上，可以整体拉出或者推进并锁死。当拉出时，方便试件的更换和位置的检查校准。当推入锁死后就可以进行试验。四轴运动机构采用了步进电机驱动的滚珠丝杠运动模组进行叠加而成，步进电机可以在电脑控制下实现连续运动或者点动。安装试件的一轴可以实现试件的旋转，为了保证旋转和对中的准确性以及安全性采用了特殊设计的绝缘轴承座和陶瓷轴承，旋转轴也采用了轻质航空铝合金材质以减小悬臂重量所带来的影响。

    ③.控制箱通过计算机实现对运动的控制。用户只需要在设定所需要的初始真空极限，充气压力，轴运动位移和角运动位移等控制参数就可以实现控制。控制软件还具有电荷数据采集、数据分析、图表绘制等功能，可以充分满足试验分析的需要。

    ④.系统抽气泵配置了油封旋片式双级真空泵，介质气体采用了瓶装气体，气体通路阀门通断采用手动方式。

 4.设备主要性能：

    ①.真空性能

    真空：10Pa

    设备总体漏率：5×10^-3Pa·m³/s

    ②.正压试验压力

    压力：1.2MPa

    正常试验压力：0.8MPa

    ③.接入电压：100KV
