1. 控制柜要有标牌，标明设备型号、电气容量等技术参数

2. 控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧

3. 控制柜应装设照明灯

4. 控制柜应有插座，2线，3线220V、非标科研仪器定制5A以上的电源插座各一组

5. 控制柜的各个元件应有永久性标牌，并应于图纸的名称一致。标牌位置不能贴在元件上，应就近合理布置

6. 控制柜元件布置位置应预留10%以上位置

7. 接线端子板的同意端子位置，zui多接3根电线

8. 接线端子板要预留10%以上备用端子

9. 导线接点要压接专用接线端子，不得直接和端子板和元件连接

10. 备用线应预留10%以上，并标有备用线号

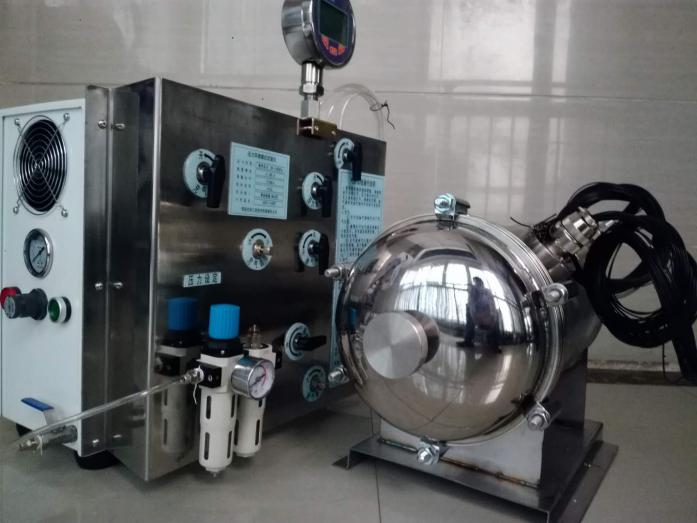

非标科研仪器定制

11. 控制柜元件固定方式要合理，便于拆装；不允许采用螺丝、非标科研仪器定制螺母穿孔固定方式

12. 电气配线应有标号，并与图纸一致。标号要求为打印方式，长期使用不脱色，并能防水、防油。另外，同一电线两端的标号必须相同，接到同一端子上的电线的标号相同。

13. 控制柜的铁板厚度要保证强度,根据控制柜的大小,厚度要求不同。但一般铁板厚度要大于1.0---1.2mm。

14.移动、运转装置的急停、安全装置等互锁信号，要求必须有继电器等硬件触点互锁，不能只有软件（PLC程序等）互锁。

15. 电箱必须有可靠的接地

16. 电箱结构及四周空间大小要便于维修

17. 对灰尘、水气、油污比较大的环境，箱体要有良好的密封设施

18. 强弱电要分开电箱配置；非标科研仪器定制或左右配置，中间加隔离板

19. 超过1KVA的变压器要单独加屏蔽箱，箱体接地

20. 对包含电子系统大功率发热器件的电箱，应有空调或通风散热装置，并考虑防尘措施。
