【科研仪器定制公司】磁力耦合技术在在真空动密封中的应用

     真空动密封连接结构与工作在常压情况下的密封结构有所不同。科研仪器定制公司这种密封除了要求其结构本身有足够的强度、寿命和合理的外形尺寸外，针对真空的特点，还必须保证密封的可靠性，即动密封连接在长期工作中必须保证外界环境不向真空容器内漏气或使漏气维持在设计要求的范围内。

       从真空容器所要求的传动性质来看，动密封所传递的运动主要有往复直线运动、旋转运动、摆动运动和包括这三种运动形式的复合运动四种情况。为了实现这些运动，根据真空的特点，动密封连接在很大程度上决定于密封部分所采用的方法。常用的真空动密封方式有威尔逊密封、液态金属密封、金属波纹管密封和磁流体密封等。威尔逊密封本质上是O型圈密封，这种密封只能用于低、高真空不能用于超高真空，其缺点是摩擦扭矩大、寿命短、密封不够可靠、不耐高温。金属波纹管密封可以用于超高真空，但由于材料本身的缺点，不适应于传递高速运动，否则会很快达到疲劳极限而破损漏气。液态金属密封虽然可以用于超高真空，工作性能也比较好，但要有辅助真空和O型圈密封，结构复杂，造价较高、操作易出故障、工作只能固定于垂直方向，有一定的局限性。科研仪器定制公司磁流体真空动密封虽然具有低的漏率，但仍然不能满足超高真空的需要，因为超高真空通常需要250℃的长时间烘烤，而磁流体耐受不了这么高的温度。随着新型高性能永磁材料的不断发展，采用非接触式磁力耦合传动真空动密封已经可以从传递小扭矩和低转速向传递大扭矩和高转速发展。

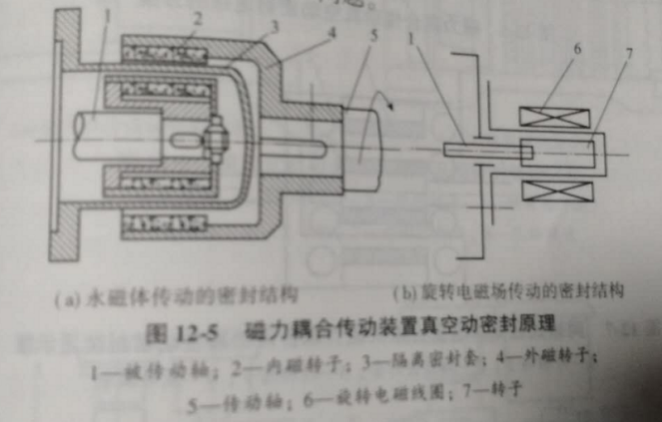

       磁力耦合传动装置真空动密封的原理如下图所示：

       外磁转子在电动机的带动下，可以将扭矩和转速通过磁力传递到内磁转子上，内磁转子密封在隔离套里，里外不相通，保证了真空容器和外界环境的长期可靠密封。磁力耦合传动用于真空动密封的特点如下：

       ⑴.磁力耦合传动装置对真空容器里的真空几乎没有任何影响，可以达到零泄漏；

       ⑵.动力传动轴与真空器壁不接触，变扭矩传递的动密封为静密封，密封可靠。运转过程中，除了隔离套承受外压外，不承受其它载荷；

       ⑶.密封件之间无运动摩擦，既消除了真空污染也消除了摩擦功耗。

       对于这种密封装置，除了应注意磁场的存在对周围环境的干扰外，应注意的主要问题是隔离套材料的选择。若采用金属材料，由于隔离套处在正弦交变磁场中产生了涡流电流，由此产生的涡流效应致使隔离套温度升高，不但会印象永磁体的退磁，而且也易于引起真空泵中油温的升高。因此应注意使用导磁性小的高性能金属材料或者选择非金属材料并配合适当的水冷或者风冷等冷却方法来解决这以问题。

       磁力耦合传动装置有如下种类：

       按照耦合原理分：同步式耦合、磁带式耦合、涡流式耦合

       按照磁体性质分：永磁体驱动连接、旋转电磁场线圈连接

       按照结构形式分：平盘式连接、同轴式连接

       按照驱动方式分：直线式连接、同轴旋转式连接、复合运动式连接

       按永磁体布局分：间隙组合式、组合拉推式

       磁力耦合传动装置不仅在真空腔体传动方面得到了广泛的应用，科研仪器定制公司也在真空泵的扭矩传递上也有了越来越多的应用。
