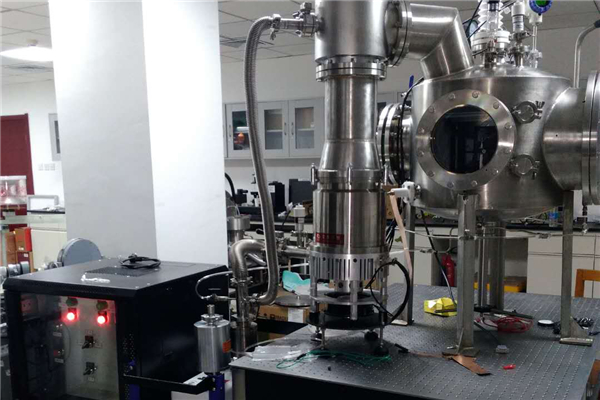

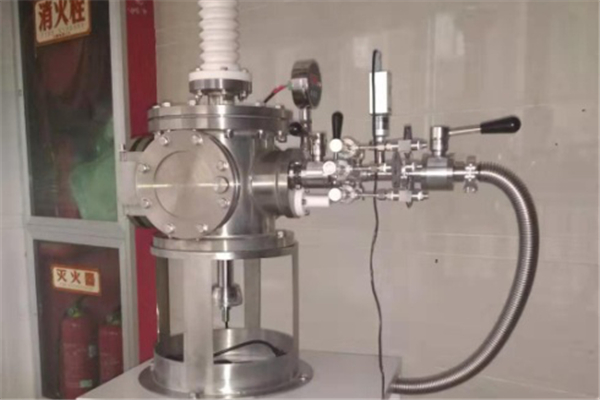

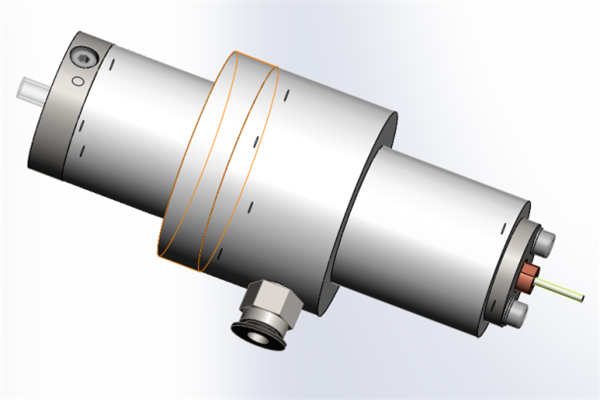

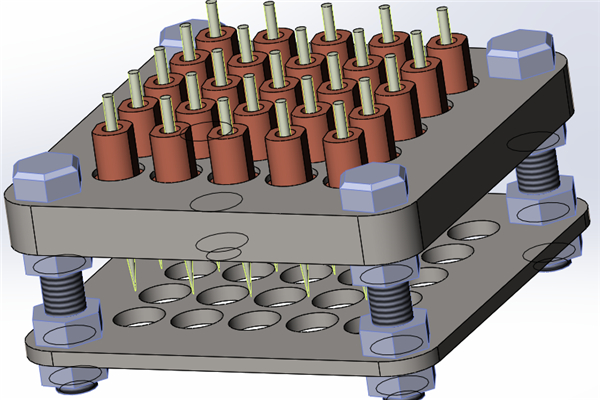

视镜的选型与装设应考虑设备的操作条件、延安实验室设备介质的特性、环境条件和安装位置等因素应合理地选型并布置在确定的位置上,以便清楚地观察设备内部反应过程。视镜一般可按下列标准选用:视镜(HGJ501);带颈视镜(HGJ502);烧结视镜(HG21605);带灯视镜(HG/T21575)。选择视镜时,尽量釆用不带颈视镜。除非受容器外部保温层限制或其他限制时才采用带颈视镜。对操作中易挂壁或起雾介质等影响视镜观察时,应装设冲洗装置。当需要观察设备内部情况或观察不明显的液相分层时,应配置两个以上视镜(亦可采用带灯视镜供照明用)。
延安实验室设备低温对材料的选择和贮罐的安全运行提出更高要求,特别是脆性破裂问题。现有贮罐如投入低温使用时,必须对贮罐进行校核,以确保对新操作条件的适应性每日环境温度的变化(即昼夜温度变化)和贮液的收发将决定贮罐呼吸量的大小(一般贮液的泵送收发引起贮罐气体压力变化,称为贮罐的“大呼吸”,而昼夜温差和大气压的变化引起的贮罐气体压力变化,称为贮罐的“小呼吸”),将影响贮罐设计压力和形式的选择以及出口回收系统的设计。
一般情况下,延安实验室设备人孔尺寸如下:容器直径在1000~1600mm之间时,选用DN450mm人孔;容器直径在1600~3000mm之间时,选用DN500mm人孔;容器直径>300m时,选用DN600m人孔。真空、毒性为高度、极度危害介质,或设计压力>2.5MPa的容器,人孔直径宜选小者。寒冷地区,人孔直径应不小于500mm。装设人孔的部位受到限制时,也可采用不小于400mm×300mm的长圆形人孔或椭圆形人孔。手孔直径一般不小于150mm。检查孔直径一般不小于80mm。管口:结构型式、尺寸,容器的工艺管口,其连接方式、连接法兰标准、密封面型式、公称尺寸、数量、方位等一般应按“设备设计条件表”确定。如不能满足应与有关专业协商解决。
数量,容器及容器每个分隔空间,如不能利用工艺管口或设备法兰对容器内部进行工作时。延安实验室设备卧式容器筒体长度≥600m时,应考虑设置2个人孔。装设位置,人孔、手孔及检查孔的装设位置应便于检查、清理。对人孔还应进出方便。立式小型容器的人孔、手孔应设于顶盖上。较大的立式容器,人孔可设于筒体上。设置2个人孔的容器,其位置应分别设在顶盖和筒体上。设在侧面位置的人孔,容器内部应根据需要设置梯子或踏步。用于装卸填料、催化剂的手孔允许斜。球形容器的人孔应设置在极带上。
延安实验室设备当只有一个剖视、向视图时应放在向视、剖视部位附近。当剖视、向视图数量大于1时,应按其顺序依次整齐排列在图中空白处,也可以安排在另一张图纸上。视图中剖视、向视图应从视图的左下到左上到右上到右下顺时针方向依次排列。剖视、向视图图样必须按比例。装配图与零、部件图的安排装配图一般不与零、部件画在同一张图纸上。但对只有少数零、部件的简单设备允许将零、部件图和装配图安排在同一张图纸上,此时图纸应不超过1号幅面,装配图安排在图纸的右方。
